聚乙烯绝缘及护套市内通信电缆

更新：2021/2/17 18:13:50 点击：

品牌：
型号：

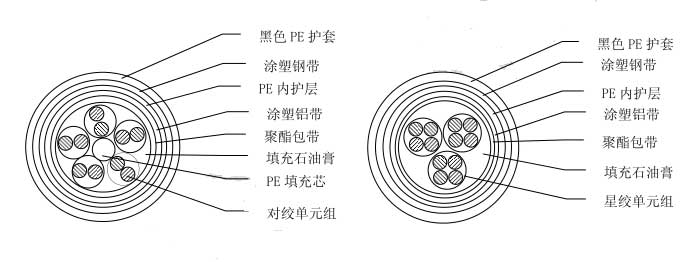

产品介绍

产品用途：本产品是为市内通信网而设计的市内通信电缆，主要用于传输音频、150KHz及以下的模似信号和2048kbit/s及以下的数字信号。在一定条件下可用于传输2048kbit/s以上的数字信号。适用于城市、近郊及厂矿局部区域的电信线路中，电缆的工作环境温度为-30～+60℃，敷设环境温度不低于-5℃。

电缆型号表示方法

1）绝缘的类型与代表符号

Y--实芯聚烯烃绝缘

YF--泡沫聚烯烃绝缘

YP--泡沫/实芯皮聚烯烃绝缘

2）金属屏蔽带的类型与代表符号

A--涂塑铝带粘结屏蔽聚乙烯护套

3）结构特征符号及表示意义

T--石油膏填充

C--自承式

4）电缆外护层形式与代表符号

23--双层钢带绕包铠装聚乙烯护层

53--涂塑钢带纵包铠装聚乙烯护层产品型号及名称（表1）

型号		名称	敷设场所
阻燃类型（A、B、C）		名称	敷设场所
HYA	WDZ-HYA	铜芯实心聚乙烯绝缘涂塑铝带粘接屏蔽聚烯烃护套（无卤低烟阻燃）市内通信电缆	架空管道
HYA23	WDZ-HYA23	铜芯实心聚乙烯绝缘涂塑铝带粘接屏蔽聚烯烃护套双层钢带绕包铠装聚烯烃外被层（无卤低烟阻燃）市内通信电缆	直埋
HYA22	-	铜芯实心聚乙烯绝缘涂塑铝带粘接屏蔽聚烯烃护套双层钢带绕包铠装聚氯乙烃外被层市内通信电缆
HYA53	WDZ-HYA53	铜芯实心聚乙烯绝缘涂塑铝带粘接屏蔽聚烯烃护套皱纹钢带纵包铠装聚烯烃外被层（无卤低烟阻燃）市内通信电缆	直埋
HYAT	WDZ-HYAT	铜芯实心聚乙烯绝缘油膏填充涂塑铝带粘接屏蔽聚烯烃护套（无卤低烟阻燃）市内通信电缆	管道
HYAT23	WDZ-HYAT23	铜芯实心聚乙烯绝缘油膏填充涂塑铝带粘接屏蔽聚烯烃护套双层钢带绕包铠装聚烯烃外被层（无卤低烟阻燃）市内通信电缆	直埋
HYAT23	-	铜芯实心聚乙烯绝缘油膏填充涂塑铝带粘接屏蔽聚烯烃护套双层钢带绕包铠装聚氯乙烯外被层市内通信电缆
HYAT53	WDZ-HYAT53	铜芯实心聚乙烯绝缘油膏填充涂塑铝带粘接屏蔽聚烯烃护套双层钢带纵包铠装聚烯烃外被层（无卤低烟阻燃）市内通信电缆	直埋
HYAC	WDZ-HYAC	铜芯实心聚乙烯绝缘油膏填充涂塑铝带粘接屏蔽聚烯烃护套自承式（无卤低烟阻燃）市内通信电缆	架空

电缆规格（表2）

型号	导体直径
	0.32	0.4	0.5	0.6	0.8
	标称对数
HYA	2000~4000	10~3000	10~1600	10~1000	10~600
HYA23	2000~3600	10~2400	10~1600	10~1000	10~600
HYA22	2000~3600	10~2400	10~1600	10~1000	10~600
HYA53	2000~3600	10~2400	10~1600	10~1000	10~600
HYAT	2000~3000	10~1600	10~1000	10~800	10~400
HYAT23	2000~3000	10~1600	10~1000	10~800	10~400
HYAT22	2000~3000	10~1600	10~1000	10~800	10~400
HYAT53	2000~3000	10~1600	10~1000	10~800	10~400
HYAC	-	10~300	10~300	10~200	10~100

主要电气性能

序号	项目	指标单位	导体标称直径mm
序号	项目	指标单位	0.4	0.5	0.6	0.8
1	每根导体直流电阻20℃ 不大于	Ω/km	148.0	95.0	65.8	36.6
2	线对直流电阻不平衡20℃ 不大于最大值平均值	-	5.0 1.5	5.0 1.5	5.0 1.5	5.0 1.5
3	绝缘电阻20℃ D.C. 100~500V 不小于每根绝缘线芯对其余绝缘线芯接屏蔽	MΩ.km	10000(3000)
4	绝缘电气强度实芯聚烯烃绝缘导体之间 3s或1min 导体对屏蔽 3s或1min	V	2000或1000 6000或3000
5	工作电容 0.8KHz或1KHz 10对以上平均值最大值最大值/平均值不大于 10对平均值最大值	nF/km	52.0±2.0 57.0 1.09 52.0±4.0 58.0
6	电容不平衡线对之间不大于线对对地 10对以上电缆平均值不大于任意对数不大于	pF/km	250 570 2630	250 570 2630	250 490 2630	200 490 2630
7	固有衰减+20℃ 实心聚烯烃绝缘电缆 150KHz 平均值不大于 1024KHz 实心聚烯烃绝缘填充式电缆 150KHz 平均值不大于 1024KHz	dB/km	12.1 27.3 11.7 23.6	9.0 22.5 8.2 18.6	7.2 18.5 6.7 15.8	5.7 13.7 4.7 12.3
7	平均值与标称值偏差 10对电缆及以上	%	-10~+15
8	远端串音防卫度 150KHz 基本单位(子单位)内或10对、20对内，同层相邻相隔一对的线对及中心层与它的相邻层的各线对间的全部组合功率平均值不小于任一线对组合不小于	dB/km	69 58
9	近端串音衰减 1024KHz M-S不小于 (电缆长度≥0.3km) 10对电缆内线对间全部组合子单位内线对间全部组合 20、30对电缆或基本单位内线对间全部组合相邻子单位全部线对组合超单位内两个相对基本单位或子单位间线对的全部组合不同超单位内基本单位或子单位间线对的全部组合	dB	53 54 58 63 64 70 79
10	电气参数的变异允许电气参数变异的最多线对数标称线对数10 100 200 300 400 600 ＞600 任意线对直流电阻不平衡最大值任意线对与地间电容不平衡实心聚烯烃绝缘电缆最大值	% pF/km	1、2、3、4、6 7.0 3280
11	线芯混线、断线	-	不断线、不混线
12	屏蔽铭带的连续性	-	连续
