露天矿用高压橡套软电缆（盾构机用电缆）

更新：2021/2/17 15:49:19 点击：

品牌：
型号：

产品介绍

产品用途：盾构机高压橡套软电缆适用于额定电压14/25kV及以下露天矿及地下掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆。

产品型号名称及用途：

型号	额定电压（Uo/U）kV	名称
UGEFP	3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25	盾构机用电缆（露天矿用高压橡套软电缆）
UGEFHP	3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25	盾构机用耐寒电缆（露天矿用高压耐寒橡套软电缆）

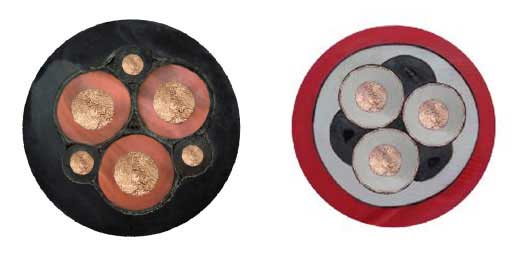

电缆结构示意图：

产品规格及技术参数：

露天矿用高压（耐寒）橡套软电缆 3.6/6kV
芯数×标称截面 mm2	电缆近似外径 mm	20℃主线芯绝缘电阻 ≥MΩ.km	电缆近似重量 kg/km
3×25+3×10	48.0～52.0	400	4245
3×35+3×10	51.0～56.0	360	4828
3×50+3×16	56.7～61.7	320	5670
3×70+3×16	61.2～66.2	280	7177
3×95+3×16	67.5～72.5	250	8337
3×120+3×25	70.7～75.7	230	9655
3×150+3×25	75.1～80.1	210	11661
3×185+3×35	81.2～86.2	190	13092

露天矿用高压（耐寒）橡套软电缆 6/6KV 6/10kV
芯数×标称截面 area mm2	电缆近似外径 mm	20℃主线芯绝缘电阻 ≥MΩ.km	电缆近似重量 kg/km
3×10+1×10	48.9～52.9	550	3500
3×16+1×16	53.1～58.1	500	3834
3×25+3×10	49.7～54.7	450	4087
3×35+3×10	54.5～59.5	400	4979
3×50+3×16	58.4～63.4	350	5972
3×70+3×16	62.9～67.9	310	7134
3×95+3×16	69.2～74.2	280	8695
3×120+3×25	72.5～77.5	260	10096
3×150+3×25	78.6～83.6	230	11917
3×185+3×35	82.9～87.9	220	13721

露天矿用高压（耐寒）橡套软电缆 8.7/10KV 8.7/15kV
芯数×标称截面 mm2	电缆近似外径 mm	20℃主线芯绝缘电阻 ≥MΩ?km	电缆近似重量 kg/km
3×16+1×16	58.5～63.5	610	4648
3×25+3×10	56.2～61.2	550	5168
3×35+3×10	59.2～64.2	500	5861
3×50+3×16	63.1～68.1	440	7166
3×70+3×16	69.5～74.5	390	8771
3×95+3×16	74.0～79.0	350	10126
3×120+3×25	79.0～84.0	330	11827
3×150+3×25	83.3～88.3	300	13554
3×185+3×35	87.6～93.6	280	15489

露天矿用高压（耐寒）橡套软电缆 12/20kV
芯数×标称截面 mm2	电缆近似外径 mm	20℃主线芯绝缘电阻 ≥MΩ?km	电缆近似重量 kg/km
3×16+1×16	65.1～70.1	700	5475
3×25+3×10	60.5～65.5	630	5744
3×35+3×10	65.4～70.4	570	6774
3×50+3×16	69.2～74.2	510	7792
3×70+3×16	73.8～78.8	450	9156
3×95+3×16	80.1～85.1	410	10895
3×120+3×25	83.3～88.3	380	12383
3×150+3×25	87.6～93.6	350	13955

露天矿用高压（耐寒）橡套软电缆 14/25kV
芯数×标称截面 mm2	电缆近似外径 mm	20℃主线芯绝缘电阻 ≥MΩ?km	电缆近似重量 kg/km
3×25+3×10	67.9～71.9	730	7006
3×35+3×10	71.0～75.0	660	7757
3×50+3×16	76.6～81.6	600	9327
3×70+3×16	81.2～86.2	530	10608
3×95+3×16	87.5～92.5	480	12470
3×120+3×25	90.7～95.5	450	14060

产品使用特性：

型号	UGEFP	UGEFHP
额定电压（U0/U）KV	3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
电缆导体最高额定温度	90℃
短路时（最长持续时间不超过5秒）电缆导体的最高温度	不超过250℃。
电缆允许最低环境温度	—15℃	—33℃
电缆的最小弯曲半径	用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为12D；用转向导轮时为15D（其中D为电缆直径）。
