煤矿用阻燃控制电缆

更新：2021/2/16 17:38:23 点击：

品牌：
型号：

产品介绍

产品用途：本适用于矿井下交流额定电压为450/750V及以控制、监控回路及保护线路等场合使用。

执行标准：Q/YZRC003-2017。

产品型号名称及使用范围：

型号	名称	使用范围
MKVV	煤矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆	矿井中一般控制系统中
MKVVR	煤矿用聚氯乙烯绝缘聚氯乙烯护套控制软电缆	矿井中要求移动场合作一般控制
MKVVRP	煤矿用聚氯乙烯绝缘编织屏蔽聚氯乙烯护套控制软电缆	矿井中要求移动且强电磁干扰区作一般控制
MKVVP	煤矿用聚氯乙烯绝缘编织屏蔽聚氯乙烯护套控制电缆	矿井中强电磁干扰区作一般控制
MKVV22	煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆	矿井中一般控制系统中能承受一定冲击力和压力
MKVV32	煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套控制电缆	矿井中一般控制系统能承受一定拉力
MKVVP2	煤矿用聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆	矿井中强电磁干扰区作一般控制

产品规格：

型号	额定电压 V	导体标称截面 mm2
		0.5	0.75	1.0	1.5	2.5	4	6	10
		芯数
MKVV	450/750	2～61					2～14		2～10
MKVVR		2～61					-		-
MKVVRP		2～61			2～48		-		-
MKVVP		-	2～61				2～14		2～10
MKVV22		-	4～61				2～14		4～10
MKVV32		-	7～61		4～61		2～14		4～10
MKVVP2		-	4～61				2～14		4～10

注：推荐的芯数系列：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯。

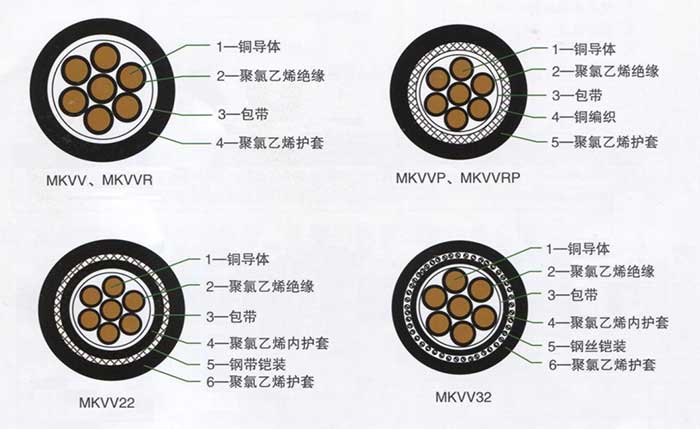

电缆结构示意图：

产品使用特性：

交流额定电压U0/U	450/750V
电缆导体长期允许的工作温度	70℃
最低环境温度	固定敷设-40℃，非固定敷设-15℃
电缆安装敷设温度	聚氯乙烯护套电缆≥0℃
电缆的最小弯曲半径	非铠装的、编织屏蔽的≥电缆外径的6倍，钢丝铠装的、钢带铠装的、铜带屏蔽的≥电缆外径的12倍，

产品主要技术性能：

1、电缆导体直流电阻及绝缘电阻：

标称截面 (mm2)	导体结构		+20℃导体直流电阻(≤Ω/Km)		+20℃绝缘电阻(≥MΩ·Km)
标称截面 (mm2)	种类	根数/直径(mm)	不镀锡	镀锡	+20℃绝缘电阻(≥MΩ·Km)
0.5	5	16/0.20	39.0	40.1	15
0.75	1	1/0.97	24.5	24.8	12
0.75	2	7/0.37	24.5	24.8	12
0.75	5	24/0.20	26.0	26.7	12
1.0	1	1/1.13	18.1	18.2	11
1.0	2	7/0.43	18.1	18.2	10
1.0	5	32/0.20	19.5	20.0	10
1.5	1	1/1.38	12.1	12.2	11
1.5	2	7/0.52	12.1	12.2	10
1.5	5	30/0.52	13.3	13.7	10
2.5	1	1/1.78	7.41	7.56	10
2.5	2	7/0.68	7.41	7.56	9
2.5	5	50/0.25	7.98	8.21	9
4	1	1/2.25	4.61	4.70	8.5
4	2	7/0.85	4.61	4.70	7.7
6	1	1/2.76	3.08	3.11	7
6	2	7/1.04	3.08	3.11	6.5
10	2	7/1.35	1.83	1.84	6.5

2、产品其它主要技术性能：

序号	项目		技术性能
1	+20℃线芯直流电阻(≤Ω/Km)		见上表
2	+20℃绝缘电阻(≥MΩ·Km)		见上表
3	5min耐工频交流电压试验	芯-芯、芯-屏蔽、芯-铠装	3000V不击穿
4	单根垂直燃烧试验		MT/T386
5	成束燃烧试验		符合GB/T18380标准中B类成束燃烧试验要求

产品规格：

MKVV煤矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆
芯娄×标称截面 mm2	第1类导体		第2类导体		芯娄×标称截面 mm2	第1类导体		第2类导体
	平均外径mm		平均外径mm			平均外径mm		平均外径mm
	下限	上限	下限	上限		下限	上限	下限	上限
2×0.75	6.7	8.1	6.9	8.4	3×0.75	7.1	8.5	7.3	8.8
2×1.0	7.0	8.5	7.2	8.7	3×1.0	7.4	8.9	7.6	9.1
2×1.5	7.9	9.5	8.1	9.7	3×1.5	8.3	10.0	8.5	10.3
2×2.5	9.0	10.9	9.2	11.1	4×2.5	9.5	11.5	9.7	11.8
4×0.75	7.6	9.2	7.8	9.4	5×0.75	8.2	9.9	8.4	10.2
4×1.0	7.9	9.6	8.2	9.9	5×1.0	8.6	10.3	8.8	10.6
4×1.5	9.0	10.9	9.2	11.1	5×1.5	9.7	11.7	10.0	12.1
4×2.5	10.4	12.5	10.6	12.8	5×2.5	11.3	13.6	11.5	13.9
7×0.75	8.8	10.6	9.1	11.0	8×0.75	9.7	11.7	10.0	12.1
7×1.0	9.2	11.1	9.5	11.5	8×1.0	10.2	12.3	10.5	12.7
7×1.5	10.5	12.7	10.8	13.1	8×1.5	11.7	14.1	12.6	15.2
7×2.5	12.8	15.5	13.1	15.8	8×2.5	14.3	17.2	14.6	17.6
10×0.75	10.8	13.1	11.2	13.6	12×0.75	11.2	13.5	11.6	14.0
10×1.0	11.4	13.8	11.8	14.3	12×1.0	11.8	14.2	12.8	15.4
10×1.5	13.7	16.6	14.1	17.1	12×1.5	14.2	17.1	14.5	17.6
10×2.5	16.0	19.4	16.4	19.8	12×2.5	16.5	20.0	16.9	20.5
14×0.75	11.7	14.1	12.7	15.3	16×0.75	12.9	15.5	13.3	16.1
14×1.0	12.9	15.6	13.3	16.1	16×1.0	13.5	16.4	14.0	16.9
14×1.5	14.8	17.9	15.2	18.4	16×1.5	15.6	18.8	16.0	19.4
14×2.5	17.4	21.0	17.8	21.5	16×2.5	18.3	22.1	19.1	23.1
19×0.75	13.5	16.3	14.0	16.9	24×0.75	15.6	18.8	16.1	19.5
19×1.0	14.2	17.2	14.7	17.7	24×1.0	16.4	19.8	17.0	20.5
19×1.5	16.4	19.8	16.8	20.4	24×1.5	19.4	23.4	20.0	24.1
19×2.5	19.6	23.7	20.1	24.3	24×2.5	22.8	27.6	23.4	28.3
27×0.75	15.9	19.2	16.5	19.9	30×0.75	16.0	19.0	16.5	20.0
27×1.0	16.7	20.2	17.3	20.9	30×1.0	17.5	20.5	18.0	22.0
27×1.5	19.8	23.9	20.4	24.6	30×1.5	20.0	23.0	21.0	25.0
27×2.5	23.3	28.2	23.9	28.9	30×2.5	24.0	27.0	24.5	29.5
37×0.75	17.5	20.5	18.0	22.0	-	-	-	-	-
37×1.0	18.5	21.5	19.5	23.5	-	-	-	-	-
37×1.5	21.5	25.0	22.5	27.0	-	-	-	-	-
37×2.5	25.5	29.0	26.5	31.5	-	-	-	-	-

MKVVR煤矿用聚氯乙烯绝缘聚氯乙烯护套控制软电缆
芯娄×标称截面 mm2	第5类导体		芯娄×标称截面 mm2	第5类导体
	平均外径mm			平均外径mm
	下限	上限		下限	上限
2×0.5	6.4	8.1	3×0.5	6.8	8.5
2×0.75	6.7	8.5	3×0.75	7.1	8.9
2×1.0	7.0	8.8	3×1.0	7.4	9.3
2×1.5	7.9	9.9	3×1.5	8.3	10.4
2×2.5	9.1	11.4	4×2.5	9.7	12.0
4×0.5	7.3	9.2	5×0.5	7.9	9.9
4×0.75	7.6	9.6	5×0.75	8.3	10.3
4×1.0	8.0	10.0	5×1.0	8.6	10.8
4×1.5	9.0	11.3	5×1.5	9.8	12.2
4×2.5	10.5	13.1	5×2.5	11.5	14.3
7×0.5	8.5	10.6	8×0.5	9.4	11.7
7×0.75	8.9	11.1	8×0.75	9.9	12.3
7×1.0	9.3	11.7	8×1.0	10.4	12.9
7×1.5	10.6	13.2	8×1.5	12.5	15.4
7×2.5	13.1	16.2	8×2.5	14.6	18.0
10×0.5	10.5	13.1	12×0.5	10.9	13.5
10×0.75	11.1	13.8	12×0.75	11.5	14.2
10×1.0	12.3	15.2	12×1.0	12.7	15.7
10×1.5	14.0	17.3	12×1.5	14.4	17.8
10×2.5	16.5	20.3	12×2.5	17.0	21.0
14×0.5	11.4	14.1	16×0.5	12.6	15.5
14×0.75	12.6	15.6	16×0.75	13.2	16.4
14×1.0	13.2	16.4	16×1.0	13.9	17.2
14×1.5	15.1	18.7	16×1.5	16.0	19.6
14×2.5	17.9	22.0	16×2.5	19.3	23.6
19×0.5	13.2	16.3	24×0.5	15.3	18.8
19×0.75	13.9	17.2	24×0.75	16.1	19.8
19×1.0	14.6	18.0	24×1.0	17.0	20.9
19×1.5	16.8	20.6	24×1.5	20.0	24.5
19×2.5	20.3	24.9	24×2.5	23.7	29.0
27×0.5	15.6	19.2	30×0.5	16.1	19.8
27×0.75	16.4	20.2	30×0.75	17.0	20.9
27×1.0	17.3	21.3	30×1.0	17.9	22.0
27×1.5	20.4	25.0	30×1.5	21.1	25.9
27×2.5	24.2	29.6	30×2.5	25.1	30.7
37×0.5	17.3	21.3	-	-	-
37×0.75	18.7	23.0	-	-	-
37×1.0	19.7	24.2	-	-	-
37×1.5	22.7	27.8	-	-	-
37×2.5	27.7	33.8	-	-	-

MKVVRP煤矿用聚氯乙烯绝缘编织屏蔽聚氯乙烯护套控制软电缆
芯娄×标称截面 mm2	第5类导体		芯娄×标称截面 mm2	第5类导体
	平均外径mm			平均外径mm
	下限	上限		下限	上限
2×0.5	7.4	9.3	3×0.5	7.8	9.7
2×0.75	7.7	9.7	3×0.75	8.1	10.1
2×1.0	8.0	10.0	3×1.0	8.4	10.5
2×1.5	8.9	11.1	3×1.5	9.3	11.6
2×2.5	10.1	12.6	4×2.5	10.7	13.2
4×0.5	8.3	10.4	5×0.5	8.9	11.1
4×0.75	8.6	10.8	5×0.75	9.3	11.6
4×1.0	9.0	11.2	5×1.0	9.7	12.0
4×1.5	10.0	12.5	5×1.5	10.8	13.4
4×2.5	11.5	14.3	5×2.5	13.3	16.5
7×0.5	9.5	11.8	8×0.5	10.4	13.0
7×0.75	9.9	12.4	8×0.75	10.9	13.6
7×1.0	10.4	12.9	8×1.0	11.4	14.2
7×1.5	12.2	15.1	8×1.5	13.7	16.9
7×2.5	14.3	17.7	8×2.5	15.9	19.5
10×0.5	11.6	14.3	12×0.5	12.5	15.4
10×0.75	12.7	15.7	12×0.75	13.3	16.4
10×1.0	13.5	16.7	12×1.0	13.9	17.2
10×1.5	15.3	18.8	12×1.5	15.7	19.3
10×2.5	17.7	21.8	12×2.5	18.7	22.9
14×0.5	13.2	16.3	16×0.5	13.8	17.1
14×0.75	13.9	17.1	16×0.75	14.5	17.9
14×1.0	14.5	17.9	16×1.0	15.2	18.7
14×1.5	16.4	20.2	16×1.5	17.5	21.1
14×2.5	19.5	24.0	16×2.5	20.5	25.2
19×0.5	14.4	17.8	24×0.5	16.5	20.3
19×0.75	15.2	18.7	24×0.75	17.4	21.3
19×1.0	15.9	19.5	24×1.0	18.6	22.9
19×1.5	18.4	22.6	24×1.5	21.2	26.0
19×2.5	21.5	26.4	24×2.5	25.2	30.8
27×0.5	16.8	20.7	30×0.5	17.3	21.3
27×0.75	17.7	21.7	30×0.75	18.7	22.9
27×1.0	19.0	23.3	30×1.0	19.6	24.0
27×1.5	21.6	26.5	30×1.5	22.3	27.4
27×2.5	25.7	31.4	30×2.5	26.6	32.5
37×0.5	18.9	23.2	-	-	-
37×0.75	20.0	24.5	-	-	-
37×1.0	21.0	25.7	-	-	-
37×1.5	24.2	29.6	-	-	-
37×2.5	29.2	35.6	-	-	-

MKVVP煤矿用聚氯乙烯绝缘编织屏蔽聚氯乙烯护套控制电缆
芯娄×标称截面 mm2	第1类导体		第2类导体		芯娄×标称截面 mm2	第1类导体		第2类导体
	平均外径mm		平均外径mm			平均外径mm		平均外径mm
	下限	上限	下限	上限		下限	上限	下限	上限
2×0.75	7.7	9.3	7.9	9.6	3×0.75	8.1	9.7	8.3	10.0
2×1.0	8.0	9.7	8.2	9.9	3×1.0	8.4	10.1	8.6	10.4
2×1.5	8.9	10.7	9.1	11.0	3×1.5	9.3	11.2	9.5	11.5
2×2.5	10.0	12.1	10.2	12.4	4×2.5	10.5	12.7	10.8	13.0
4×0.75	8.6	10.4	8.8	10.7	5×0.75	9.2	11.1	9.4	11.4
4×1.0	8.9	10.8	9.2	11.1	5×1.0	9.6	11.6	9.8	11.9
4×1.5	10.1	12.1	10.2	12.4	5×1.5	10.7	13.0	11.0	13.3
4×2.5	11.4	13.8	11.6	14.0	5×2.5	12.9	15.5	13.1	15.9
7×0.75	9.8	11.8	10.1	12.2	8×0.75	10.7	13.0	11.1	13.4
7×1.0	10.2	12.4	10.5	12.7	8×1.0	11.2	13.6	11.5	14.0
7×1.5	11.5	13.9	11.8	14.3	8×1.5	13.5	16.3	13.9	16.7
7×2.5	14.1	17.0	14.4	17.3	8×2.5	15.5	18.7	15.8	19.1
10×0.75	11.9	14.3	12.8	15.5	12×0.75	12.8	15.4	13.2	15.9
10×1.0	13.0	15.7	13.6	16.5	12×1.0	13.6	16.4	14.0	16.9
10×1.5	15.0	18.1	15.4	18.6	12×1.5	15.4	18.6	15.8	19.1
10×2.5	17.3	20.9	17.7	21.3	12×2.5	17.8	21.5	18.2	22.0
14×0.75	13.5	16.3	13.9	16.8	16×0.75	14.1	17.1	14.6	17.6
14×1.0	14.2	17.1	14.6	17.6	16×1.0	14.8	17.9	15.2	18.4
14×1.5	16.4	19.4	16.5	19.9	16×1.5	16.8	20.3	17.3	20.9
14×2.5	19.0	22.9	19.4	23.4	16×2.5	19.9	24.1	20.4	24.6
19×0.75	14.7	17.8	15.2	18.4	24×0.75	16.8	20.3	17.4	21.0
19×1.0	15.5	18.7	15.9	19.3	24×1.0	17.7	21.3	18.2	22.0
19×1.5	17.6	21.3	18.1	21.9	24×1.5	20.6	24.9	21.2	25.6
19×2.5	20.9	25.2	21.4	25.8	24×2.5	24.3	29.4	24.9	30.1
27×0.75	17.1	20.7	17.7	21.4	30×0.75	17.6	21.3	18.3	22.1
27×1.0	18.0	21.7	19.0	22.9	30×1.0	19.0	22.9	19.6	23.6
27×1.5	21.0	25.4	21.6	26.1	30×1.5	21.7	26.2	22.3	27.0
27×2.5	24.8	30.0	25.4	30.7	30×2.5	25.7	31.0	26.3	31.7
37×0.75	19.2	23.3	19.9	24.0	-	-	-	-	-
37×1.0	20.3	24.5	20.9	25.3	-	-	-	-	-
37×1.5	23.3	28.1	24.2	29.2	-	-	-	-	-
37×2.5	28.1	34.0	28.8	34.8	-	-	-	-	-

MKVV22煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
芯娄×标称截面 mm2	第1类导体		芯娄×标称截面 mm2	第1类导体
	平均外径mm			平均外径mm
	下限	上限		下限	上限
4×1.5	12.0	14.4	5×1.5	12.7	15.3
4×2.5	13.4	16.1	5×2.5	14.3	17.2
7×0.75	11.8	14.2	8×0.75	12.7	15.3
7×1.0	12.2	14.7	8×1.0	13.2	15.9
7×1.5	13.5	16.3	8×1.5	14.7	17.7
7×2.5	15.2	18.4	8×2.5	16.7	20.1
10×0.75	13.8	16.7	12×0.75	14.1	17.1
10×1.0	14.4	17.4	12×1.0	14.8	17.8
10×1.5	16.1	19.5	12×1.5	16.6	20.0
10×2.5	18.8	22.7	12×2.5	19.3	23.4
14×0.75	14.7	17.7	16×0.75	15.3	18.5
14×1.0	15.3	18.5	16×1.0	16.0	19.3
14×1.5	17.2	20.8	16×1.5	18.0	21.7
14×2.5	20.1	24.3	16×2.5	21.1	25.5
19×0.75	15.9	19.2	24×0.75	18.0	21.7
19×1.0	16.6	20.1	24×1.0	19.2	23.2
19×1.5	19.2	23.1	24×1.5	21.8	26.3
19×2.5	22.0	26.6	24×2.5	25.6	31.0
27×0.75	18.7	22.5	30×0.75	19.2	23.2
27×1.0	19.5	23.6	30×1.0	20.1	24.3
27×1.5	22.2	26.8	30×1.5	22.9	27.6
27×2.5	26.1	31.6	30×2.5	27.0	32.6
37×0.75	20.4	24.7	-	-	-
37×1.0	21.4	25.9	-	-	-
37×1.5	24.4	29.5	-	-	-
37×2.5	29.4	35.6	-	-	-

MKVV32煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套控制电缆
芯娄×标称截面 mm2	第1类导体		芯娄×标称截面 mm2	第1类导体
	平均外径mm			平均外径mm
	下限	上限		下限	上限
7×1.5	15.1	18.3	8×1.5	16.3	19.7
7×2.5	16.8	20.4	8×2.5	18.7	22.6
10×1.5	17.8	21.5	12×1.5	18.2	22.0
10×2.5	21.1	25.5	12×2.5	21.6	26.1
14×1.5	19.2	23.2	16×1.5	20.0	24.2
14×2.5	22.4	27.1	16×2.5	23.4	28.2
19×0.75	17.5	21.2	24×0.75	20.0	24.1
19×1.0	18.2	22.0	24×1.0	21.5	26.0
19×1.5	21.5	25.9	24×1.5	24.1	29.1
19×2.5	24.3	29.4	24×2.5	28.5	34.5
27×0.75	20.9	25.3	30×0.75	21.5	26.0
27×1.0	21.8	26.4	30×1.0	22.4	27.1
27×1.5	24.5	29.6	30×1.5	25.2	30.4
27×2.5	29.0	35.0	30×2.5	29.8	36.0
37×0.75	22.7	27.4	-	-	-
37×1.0	23.7	28.7	-	-	-
37×1.5	26.7	32.3	-	-	-
37×2.5	32.5	39.3	-	-	-

MKVVP2煤矿用聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆
芯娄×标称截面 mm2	第1类导体		芯娄×标称截面 mm2	第1类导体
	平均外径mm			平均外径mm
	下限	上限		下限	上限
4×0.75	8.1	9.7	5×0.75	8.6	10.4
4×1.0	8.4	10.2	5×1.0	9.0	10.9
4×1.5	9.5	11.4	5×1.5	10.2	12.3
4×2.5	10.9	13.1	5×2.5	11.8	14.2
4×4.0	12.5	15.1	5×4.0	13.5	16.3
4×6.0	13.6	16.5	5×6.0	14.8	17.9
7×0.75	9.3	11.2	8×0.75	10.2	12.3
7×1.0	9.7	11.7	8×1.0	10.7	12.9
7×1.5	11.0	13.3	8×1.5	12.8	15.4
7×2.5	13.3	16.1	8×2.5	14.7	17.8
7×4.0	14.6	17.6	8×4.0	16.2	19.6
7×6.0	16.0	19.4	8×6.0	17.9	21.6
10×0.75	11.3	13.7	12×0.75	11.7	14.1
10×1.0	12.5	15.1	12×1.0	12.8	15.5
10×1.5	14.2	17.2	12×1.5	14.6	17.7
10×2.5	16.5	20.0	12×2.5	17.0	20.6
10×4.0	18.6	22.5	12×4.0	19.2	23.2
10×6.0	20.5	24.8	12×6.0	21.2	25.6
14×0.75	12.2	14.7	16×0.75	13.3	16.1
14×1.0	13.4	16.2	16×1.0	14.0	16.9
14×1.5	15.3	18.5	16×1.5	16.1	19.4
14×2.5	17.8	21.5	16×2.5	19.1	23.1
19×0.75	14.0	16.9	24×0.75	16.0	19.4
19×1.0	14.7	17.7	24×1.0	16.9	20.4
19×1.5	16.8	20.4	24×1.5	19.9	24.0
19×2.5	20.1	24.3	24×2.5	23.3	28.2
27×0.75	16.3	19.7	30×0.75	16.9	20.4
27×1.0	17.2	20.8	30×1.0	17.8	21.5
27×1.5	20.3	24.5	30×1.5	21.0	25.3
27×2.5	23.8	28.8	30×2.5	24.6	29.8
37×0.75	18.1	21.9	-	-	-
37×1.0	19.5	23.5	-	-	-
37×1.5	22.5	27.2	-	-	-
37×2.5	26.5	32.1	-	-	-
