额定电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆

更新：2021/2/16 21:12:07 点击：

品牌：
型号：

产品介绍

产品用途：本产品适用于额定电压8.7/10kV及以下矿山、井下输配电线路，作为煤矿井下电力的传输。

执行标准：MT818.13-2009。

产品型号名称及使用范围：

型号	名称	使用范围
MYJV	煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆	矿井中电能传输线路但不能承受机械外力作用
MYJV22	煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	矿井中电能传输线路能承受一定机械外力
MYJV32	煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆	矿井中电能传输线路能承受一定的拉力
MYJV42	煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆	矿井中电能传输线路能承受较大的拉力

产品规格：

型号	芯数	额定电压（kV）
		0.6/1	1.8/3	3.6/6、6/6、6/10、8.7/10
		标称截面(mm²)
MYJV	3	1.5～300	10～300	25～300
MYJV22		2.5～300	10～300	25～300
MYJV32		16～300	16～300	25～300
MYJV42		50～300	50～300	50～300
MYJV	3+1	4～300	10～300	-
MYJV22	3+1	4～300	10～300	-
MYJV	4	4～185	4～185	-
MYJV22	4	4～185	4～185	-

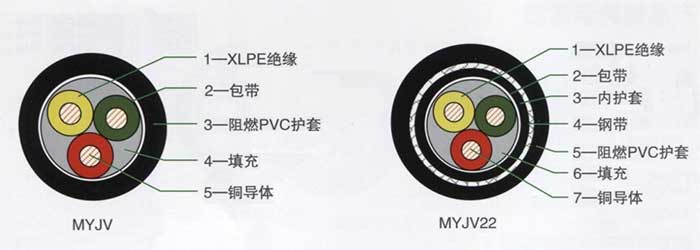

电缆结构示意图：

产品技术要求：

导体标称截面(mm²)	额定电压(KV)
	0.6/1	1.8/3	3.6/6	6/6、6/10	8.7/10
	绝缘标称厚度(mm)
1.5	0.7	-	-	-	-
2.5	0.7	-	-	-	-
4	0.7	-	-	-	-
6	0.7	-	-	-	-
10	0.7	2.0	2.5	-	-
16	0.7	2.0	2.5	3.4	-
25	0.9	2.0	2.5	3.4	4.5
35	0.9	2.0	2.5	3.4	4.5
50	1.0	2.0	2.5	3.4	4.5
70	1.1	2.0	2.5	3.4	4.5
95	1.1	2.0	2.5	3.4	4.5
120	1.2	2.0	2.5	3.4	4.5
150	1.4	2.0	2.5	3.4	4.5
185	1.6	2.0	2.5	3.4	4.5
240	1.7	2.0	2.6	3.4	4.5
300	1.8	2.0	2.8	3.4	4.5

产品主要技术性能：

导体标称截面(mm²)	20℃时导体直流电阻Ω/Km	导体标称截面(mm²)	20℃时导体直流电阻Ω/Km
1.5	12.1	50	0.387
2.5	7.41	70	0.268
4	4.61	95	0.193
6	3.08	120	0.153
10	1.83	150	0.124
16	1.15	185	0.0991
25	0.727	240	0.0754
35	0.524	300	0.0601

注：具体详情请参阅煤矿用聚氯乙烯绝缘电力电缆MT818.13-2009标准。

产品使用特性：

电缆导体的最高额定温度	90℃
电缆敷设温度	≥0℃
电缆的最小弯曲半径	15（D+d）±5%。
