特种耐高温防火电缆-扬州润成电缆有限公司

特种耐高温防火电缆

更新：2021/4/3 16:14:55 点击：

品牌：
型号：

产品介绍

产品用途：适用于发电、冶金等高温、防火、防腐恶劣环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。

该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度。

产品执行标准：Q/YZRC030-2009。
1、长期使用工作温度：260℃-400℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、最低环境温度：固定敷设－60℃，非固定敷设－20℃
4、最小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。

型号及名称：

名称	敷设方式	敷设方式
AFHBRP	耐高温防火电缆	用于各种移动电器设备
ABHBRP	耐高温屏蔽防火软电缆	用于各种移动电器设备

规格：

型号	额定电压（U0/U）（KV）	芯数	标称截面（mm2）
ABHBR ABHBRP	0.6/1	3 3+1	1.5-150

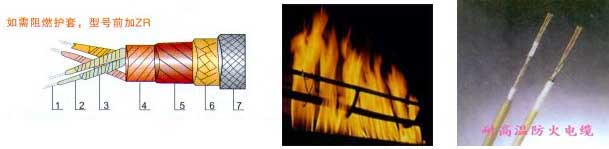

结构示意图

1、导体铜芯或镍芯

2、聚四氟绕包，玻纤编织或F46注塑或云母带绝缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套

注：如需阻燃护套，型号前加ZR

型号说明
1、系列代号
2、绝缘材料
3、屏蔽材料
4、护套材料
5、铠装材料、导体种类
型号含义表

主要技术指标：

性能项目	单位	技术指标
试验电压	kV	3.5/5min
绝缘电阻	MΩ/km	500
耐火特性	-	GB12666.6 A类或B类
阻燃特性	-	GB12666.5 A类或B类

项目	代号	含义说明
系列代号	NH	防火电缆
绝缘材料	F	防火绝缘材料
屏蔽材料	/ P1	无屏蔽可省略镀锡铜丝编织屏蔽
护套材料	F	聚全氟乙丙烯
铠装材料	2232	钢带铠装细钢丝铠装
导体种类	A B	单股导体绞合导体

型号对照表：

序号	ABHBRP	AFHBRP
1	铜芯或镍芯
2	聚四氟绕包玻纤编织	氟塑料绝缘或云母带着绝缘
3	玻纤	玻纤
4	高温玻纤布
5	云母带
6	玻纤布绕包
7	外屏蔽护套

电缆结构参数：

序号	芯数×标称截面	芯数（根/直径）（mm）	电缆最大外径（mm）	计算重量（dg/dm）	序号	芯数×标称截面
序号	芯数×标称截面	芯数（根/直径）（mm）	ABHBR	ABHBRP	ABHBR	ABHBRP
1	3×1.5	32/0.25	10.2	10.9	135.2	167
2	3×2.5	49/0.25	11.1	11.9	169.6	205
3	3×4	56/0.30	13.4	14.0	267.0	301.5
4	3×6	84/0.30	15.6	16.4	357.2	424.5
5	3×10	84/0.40	18.7	19.6	541.4	624.4
6	3×16	126/0.40	22.5	23.4	812.0	908.8
7	3×25	196/0.40	27.5	28.7	1220	1405
8	3×35	276/0.40	32.1	33.9	1635	1851
9	3×2.5+1×1.5	49/0.25	12.2	12.9	2118.8	251
10	3×4+1×1.5	56/0.30	14.0	14.9	301.0	345.4
11	3×6+1×2.5	84/0.30	16.4	17.6	411.2	483
12	3×10+1×4	84/0.40	19.7	20.5	634.5	719.6
13	3×16+1×10	126/0.40	24.3	25.6	994	1154
14	3×25+1×16	196/0.40	29.2	30.5	1473	1667
15	3×32+1×16	276/0.40	35.1	36.4	1952	2150
