塑料绝缘电力电缆

更新：2021/3/7 17:52:19 点击：

品牌：
型号：

产品介绍

产品特点及用途：

本产品适用于交流额定电压（U0/U）0.6/1KV及以下电力输配电系统中供输配电能之用。阻燃电力电缆适用于要求阻燃的场合，低烟低卤阻燃和低烟无卤阻燃电缆燃烧时的有毒气体释放量明显小于普通阻燃电缆，因此具有极佳的环保性能，广泛用于机场、核电站、地铁、重点水利枢纽工程、影视体育馆、冶金、电力、石化等重要设施或人员聚集的场所。

执行标准：

塑料绝缘及护套电缆执行GB/T12706-208(等效采用IEC60502-2004)
低烟低（无）卤阻燃电力电缆执行Q/YZRC006-2009标准。

使用特性：

1、交流额定电压（U0/U）0.6/1KV；
2、导体长期允许工作温度：
氯乙烯绝缘电缆：70℃、90℃、105℃（根据型号的温度等级而定）；
低烟低卤或低烟无卤绝缘电缆：70℃、90℃（根据型号的温度等级而定）；
交联聚乙烯绝缘电缆：90℃；
1、最低环境温度：固定敷设-40℃，非固定敷设-15℃；
2、安装敷设温度：不低于0℃（低压最低允许敷设温度应预先加热）；
3、敷设推荐的允许弯曲半径:
铠装型电缆不小于电缆外径的15倍；
铠装型电缆不小于电缆外径的20倍。

产品型号及名称：

产品型号	产品名称
YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJLV	铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV22	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32	铜芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
YJLV32	铝芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
VV	铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV	铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV22	铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VLV22	铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV32	铜芯聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
VLV32	铝芯聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
ZR-YJV	铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套电力电缆
ZR-YJLV	铝芯交联聚乙烯绝缘阻燃聚氯乙烯护套电力电缆
ZR-YJV22	铜芯交联聚乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
ZR-YJLV22	铝芯交联聚乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
ZR-YJV32	铜芯交联聚乙烯绝缘钢丝铠装阻燃聚氯乙烯护套电力电缆
ZR-YJLV32	铝芯交联聚乙烯绝缘钢丝铠装阻燃聚氯乙烯护套电力电缆
ZR-VV	铜芯阻燃聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆
ZR-VLV	铝芯阻燃聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆
ZR-VV22	铜芯阻燃聚氯乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
ZR-VLV22	铝芯阻燃聚氯乙烯绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
ZR-VV32	铜芯阻燃聚氯乙烯绝缘钢丝铠装阻燃聚氯乙烯护套电力电缆
ZR-VLV32	铝芯阻燃聚氯乙烯绝缘钢丝铠装阻燃聚氯乙烯护套电力电缆
DDZ-YJVD	铜芯交联聚乙烯绝缘阻燃低烟低卤护套电力电缆
DDZ-YJLVD	铝芯交联聚乙烯绝缘阻燃低烟低卤护套电力电缆
DDZ-YJVD22	铜芯交联聚乙烯绝缘钢带铠装阻燃低烟低卤护套电力电缆
DDZ-YJLVD22	铝芯交联聚乙烯绝缘钢带铠装阻燃低烟低卤护套电力电缆
DDZ-YJVD32	铜芯交联聚乙烯绝缘钢丝铠装阻燃低烟低卤护套电力电缆
DDZ-YJLVD32	铝芯交联聚乙烯绝缘钢丝铠装阻燃低烟低卤护套电力电缆
DDZ-VDVD	铜芯阻燃低烟低卤绝缘阻燃低烟低卤护套电力电缆
DDZ-VDLVD	铝芯阻燃低烟低卤绝缘阻燃低烟低卤护套电力电缆
DDZ-VDVD22	铜芯阻燃低烟低卤绝缘钢带铠装阻燃低烟低卤护套电力电缆
DDZ-VDLVD22	铝芯阻燃低烟低卤绝缘钢带铠装阻燃低烟低卤护套电力电缆
DDZ-VDVD32	铜芯阻燃低烟低卤绝缘钢丝铠装阻燃低烟低卤护套电力电缆
DDZ-VDLVD32	铝芯阻燃低烟低卤绝缘钢丝铠装阻燃低烟低卤护套电力电缆
DWZ-YJE	铜芯交联聚乙烯绝缘阻燃低烟无卤护套电力电缆
DWZ-YJLE	铝芯交联聚乙烯绝缘阻燃低烟无卤护套电力电缆
DWZ-YJE23	铜芯交联聚乙烯绝缘钢带铠装阻燃低烟无卤护套电力电缆
DWZ-YJLE23	铝芯交联聚乙烯绝缘钢带铠装阻燃低烟无卤护套电力电缆
DWZ-YJE33	铜芯交联聚乙烯绝缘钢丝铠装阻燃低烟无卤护套电力电缆
DWZ-YJLE33	铝芯交联聚乙烯绝缘钢丝铠装阻燃低烟无卤护套电力电缆

生产范围：

规格型号	规格型号
VV YJV ZR-VV DDZ-YJVD DDZ-VDVD DWZ-YJE	VV22 YJV22 ZR-VV22 DDZ-YJVD22 DDZ-VDVD22 DWZ-YJE23
芯数×导体标称截面(mm2)	芯数×导体标称截面(mm2)
1×（2.5～300）	1×（10～300）
2×（1.5～185）	2×（1.5～185）
3×（1.5～300）	3×（1.5～300）
4×（1.5～300）	4×（1.5～300）
5×（1.5～300）	5×（1.5～300）
3×（2.5～240）+1×（1.5～120）	3×（2.5～240）+1×（1.5～120）
3×（2.5～240）+2×（1.5～120）	3×（2.5～240）+2×（1.5～120）
4×（2.5～240）+1×（1.5～120）	4×（2.5～240）+1×（1.5～120）

型号说明：

项目	代号	说明
阻燃特性	/ ZR DDZ DWZ	非阻燃(可省略) 阻燃(根据阻燃特性可分为A、B、C级）低烟低卤阻燃低烟无卤阻燃
绝缘材料	V VD YJ E	聚氯乙烯低烟低卤阻燃聚氯乙烯交联聚乙烯低烟无卤聚烯烃
导体种类	/ L	铜芯导体（可省略）铝芯导体
护套材料	V VD E	聚氯乙烯低烟低卤阻燃聚氯乙烯低烟无卤聚烯烃
铠装	2 3	钢带铠装细钢丝铠装
外护套	2 3	聚氯乙烯外护层低烟无卤阻燃聚烯烃外护层
耐热等级	70 90 105	最高工作温度为70℃（可省略）最高工作温度为90℃ 最高工作温度为105℃
规格	-	芯数×导体标称截面(mm2)

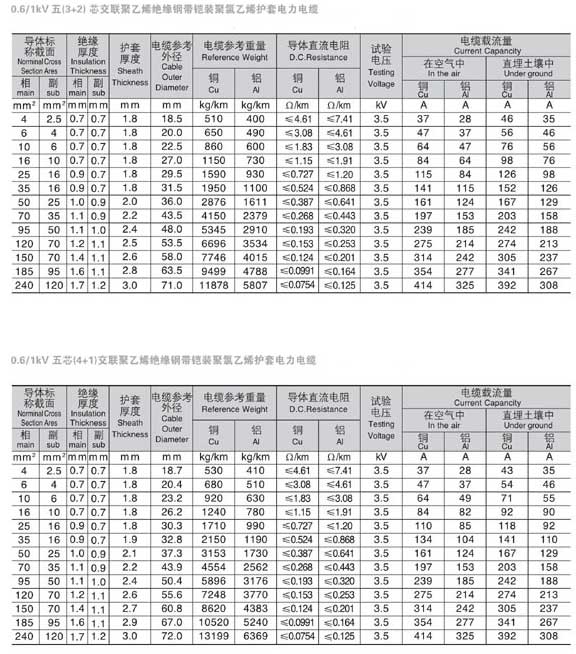

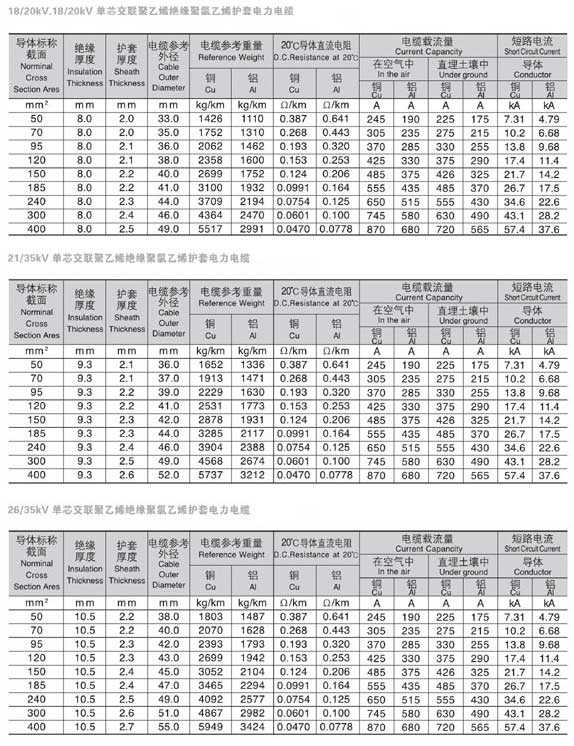

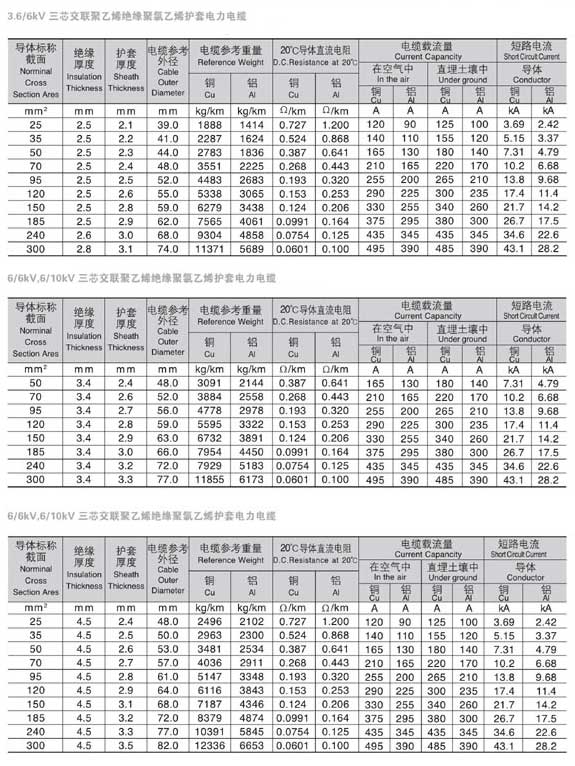

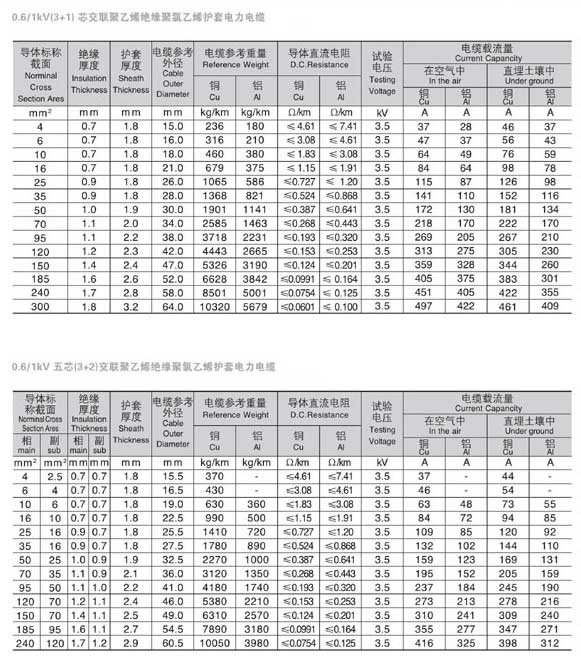

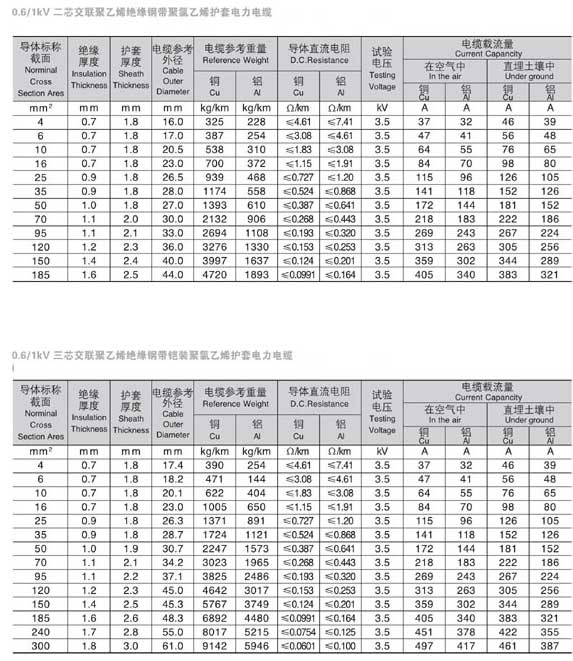

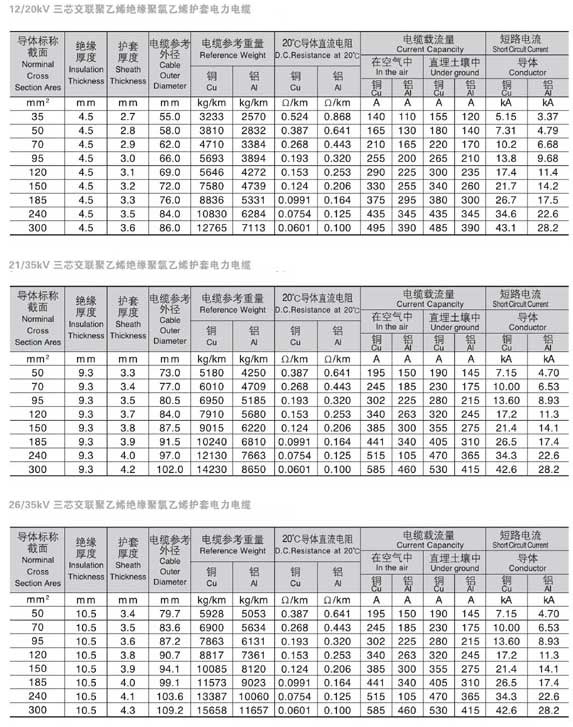

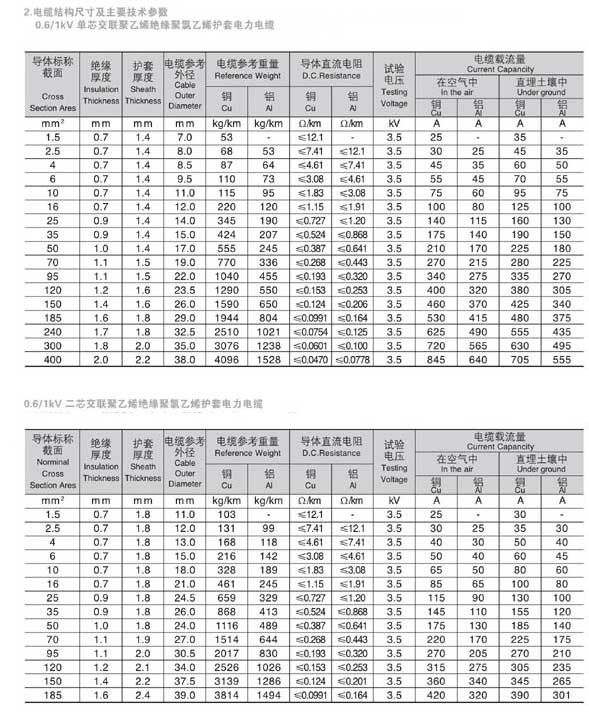

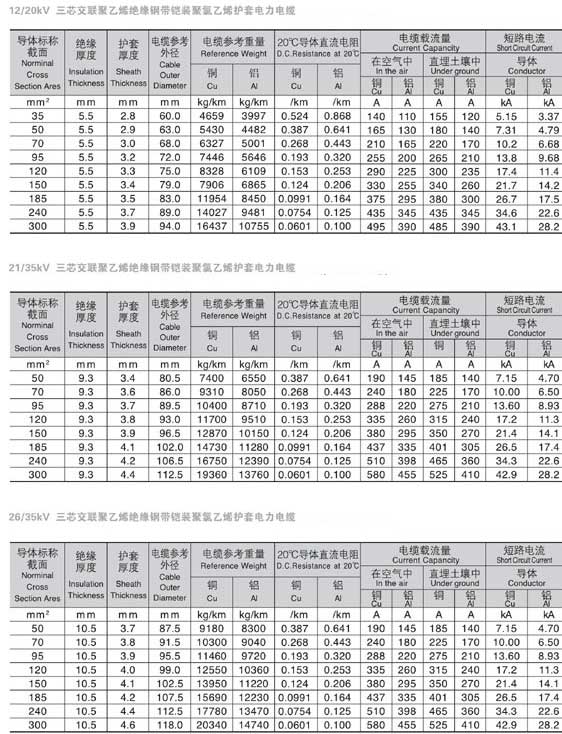

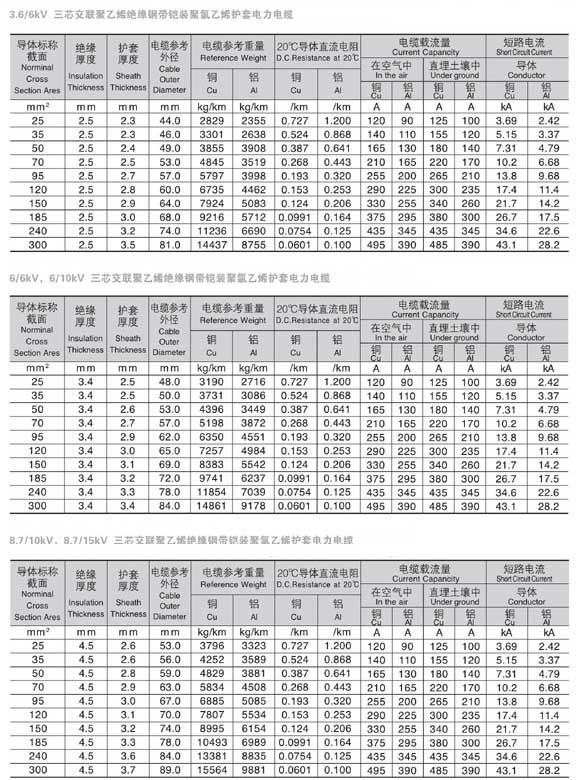

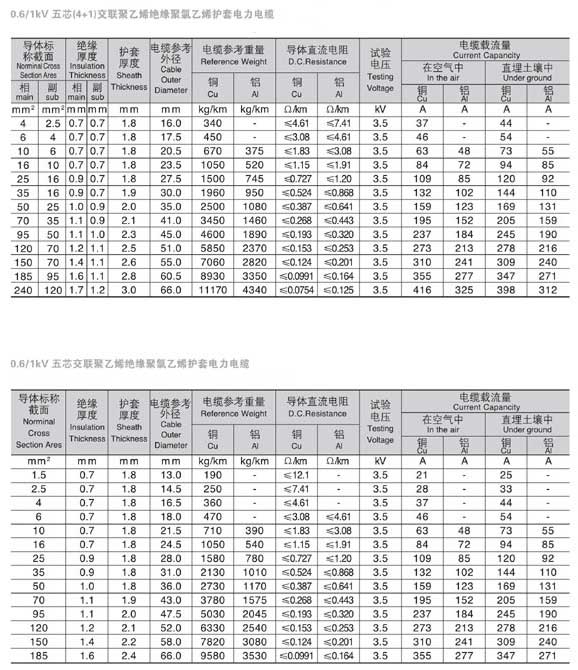

产品技术参数：

产品图片：
