产品用途：产品适用于煤矿井下无线通信系统、电话通信干线、配线和用户线路。
执行标准：MT 818.14-1999、Q/YZRC002-2009
型号和名称及使用范围：
|
型号 |
名 称 |
使 用 范 围 |
|
MHYV |
煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆 |
用于平巷、斜巷及机电硐室 |
|
MHJYV |
煤矿用加强型线芯聚乙烯绝缘聚氯乙烯护套通信电缆 |
用于机械损伤较高的平巷和斜巷 |
|
MHYBV |
煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆 |
用于机械冲击较高的平巷和斜巷 |
|
MHYAV |
煤矿用聚乙烯绝缘铝-聚乙烯粘护层聚氯乙烯护套通信电缆 |
用于较潮湿的斜井和平巷 |
|
MHYA32 |
煤矿用聚乙烯绝缘铝-聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆 |
用于竖井或斜井 |
产品规格：
|
型 号 |
规 格 |
导体结构(根/直径)mm |
|
MHYV |
1x2、2x2、1x4、5x2 |
7/0.28 |
|
MHJYV |
1x2、2x2 |
4/0.28铜线+3/0.28钢线 4/0.28 |
|
MHYBV |
5x2、10x2、20x2 |
1/0.8 |
|
MHYAV |
20x2、30x2、50x2 |
|
MHYA32 |
30x2、50x2、80x2、100x2 |

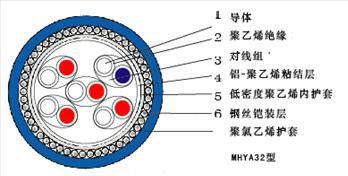

电缆结构示意图：
产品使用特性：
|
电缆长期允许工作温度 |
-40℃～+50℃ |
|
电缆敷设温度 |
≥-10℃ |
|
+25℃时环境相对湿度 |
≤95% |
|
电缆的最小弯曲半径 |
MHYBV、MHYAV、及MHYA32型电缆为电缆外径的15倍，其它型号为外径的10倍 |
产品主要技术性能：
1、电缆导体直流电阻及固有衰减
| 型 号 |
20℃时导体直流电阻≤Ω/km |
固有衰减(800Hz)≤(dB/km) |
|
MHYV |
45 |
1.10 |
|
MHJYV |
73 |
1.30 |
|
MHYBV MHYAV MHYA32 |
36.7 |
0.95 |
2、产品其它主要技术性能：
| 序 号 |
项目 |
技术性能 |
|
1 |
+20℃线芯直流电阻(≤Ω/Km) |
见上表 |
|
2 |
电缆固有衰减(≤dB/Km) |
见上表 |
|
3 |
+20℃绝缘电阻(≥MΩ Km) |
3000 |
|
4 |
lmin工频交流电压试验 |
1500V不击穿(50Hz) |
|
5 |
远端串音衰减(≥dB/500) |
70(800Hz) |
|
6 |
电感(≤μH/Km) |
800(800Hz) |
|
7 |
电缆工作电容(≤μF/Km) |
0.06(800Hz) |
|
8 |
工作对直流电阻差(≤%环阻) |
2 |
|
9 |
单根垂直燃烧试验 |
MT386 |
|
10 |
成束燃烧试验 |
符合GB/T18380标准中B类成束燃烧试验要求 | |
|
|
|
|
